УСИЛИТЕЛЬ ВСТРОЕННЫЙ В КОМПЬЮТЕР
Как вы уже догадались, в качестве корпуса для УНЧ будет использоваться привод флоппи-дисков. Вряд ли сейчас он кому то нужен, да и нерабочих у каждого валяется куча. Тем более размеры оптимальные, а сзади есть гнездо для питания +12В, которое подключаем к шлейфу от БП ATX.
Разбираем корпус и вытягиваем всё ненужное, освобождая место для платы усилителя.
Возможно кое-что из этого потом пригодится в других конструкциях, так что не спешите сразу выбрасывать.
Передняя панель не очень хорошо подходит для установки регуляторов громкости и гнёзд, поэтому закрываем её алюминиевой накладкой, вырезанной из куска пластины толщиной 1,5мм.
Можно было для упрощения конструкции и отказаться от РГ, но тогда при включении и выключении ПК колонки будут на полную мощность орать — не гуд. Ввиду максимального снижения стоимости не стал устанавливать сдвоенный регулятор громкости, а поставил по одиночному резистору на канал — у меня их 100 штук, в отличии от стерео.
На печатную плату подпаиваем все нужные соединительные провода, согласно стандартной схеме УНЧ на TDA2005.
Если нету данной микросхемы — ставьте любую другую, расчитанную на питание от 12В. Например TDA2003, TDA1552, TDA1555, TDA8560 и некоторые другие.
Внешние колоночки подключаются через обычный аудиоразъём, как от наушников. Такой же самый и на линейном выходе системного блока. Глядя на следущее фото вы спросите: Почему колпачки регуляторов квадратные? А это чтоб красивее было:))
После размещения платы усилителя в корпусе флопика (не забудьте предусмотреть охлаждение — толстую пластину алюминия или сам корпус привода), проводим испытание. Только ни в коем случае сразу не подавайте на УНЧ напряжение с компьютера! Вначале запитайте его от небольшого блока питания или от батареек, а уже убедившись в нормальной работе — подключайте к шлейфу БП ATX.
Готовый усилитель вставляем в положенное место для FDD и подсоединив колоки подаём питание. На фото он ещё до установки — проходит проверку.
Звук получился таким громким, что теперь можно устраивать в отделе дискотеку, лишь бы директор не услышал:)
Форум по обсуждению материала УСИЛИТЕЛЬ ВСТРОЕННЫЙ В КОМПЬЮТЕР
Радиоприемники — обзор базовых конфигураций приёмной аппаратуры, этапы развития схемотехники.
Источник постоянного тока (CC) из понижающего регулятора напряжения (CV). Доработка готового модуля.
Самодельный аккумулятор на 9 В, литий-полимерный, собранный под стандартный корпус типа Крона.
Источник
Собираем собственный аудио усилитель профессионального уровня не (очень) дорого
Несколько лет назад я решил узнать, насколько дёшево можно сделать самому усилитель Д-класса аудиофильского качества. Тогда у меня получилось $523,43. Я смастерил достойный усилок, и статья на IEEE Spectrum всё ещё привлекает читателей и периодические вопросы о том, где можно достать запчасти.
Сожалею, но основные компоненты уже давно исчезли. Поэтому я направлял всех страждущих к наборам от Class D Audio, DIY Class D и Ghent Audio. И пару месяцев назад мне вдруг захотелось проверить, насколько лучше у меня получится сделать усилок сейчас, почти десять лет спустя. Часть мотивации возникла из-за ежегодных списков лучших стерео усилителей с сайта The Master Switch. В списке доминируют усилители стоимостью от $1000 (и десять из них стоят более $2000).
Модные аудио прибамбасы – моя слабость. Но давайте уже отложим в сторону чековую книжку и достанем паяльник. Если вы обладаете базовыми навыками пайки и работы с инструментами – сможете просверлить отверстия в алюминиевом листе? – вы может сделать высококачественное оборудование гораздо дешевле.
Вкратце, усилитель Д-класса работает, преобразуя аналоговый сигнал в переменную последовательность квадратных импульсов фиксированной амплитуды. Эти импульсы включают и выключают транзисторы, а выход транзисторов преобразуется обратно в аналоговый сигнал, более громкий. Когда я писал свою первую статью, аудиоустройства Д-класса были сравнительно новыми, и аудиофилы спорили по поводу того, могут ли они звучать так же хорошо, как устройства класса АБ или А.
Сейчас уже никто не спорит по этому поводу. На рынке представлено множество усилителей класса Д, и лучшие из них доминируют в верхних позициях списков.
Разработка и создание усилителя Д-класса – предприятие, достойное похвалы. Если вы решите пойти таким путём, я отдаю вам честь и предлагаю начать с прекрасной статьи Цезаря Чирилы на сайте All About Circuits. Но если всё, что вы хотите – это максимальное соотношение качества к цене, лучшей стратегией будет тщательно выбрать модуль усилителя и другие компоненты из огромного количества готовых вариантов. Именно это я и сделал. Не стоит благодарности.
Усилитель состоит из двух базовых компонент: источник питания и схема. После пары недель исследований и оценок я остановился на схеме EAUMT-0050-2-A усилителя Д-класса от 3e Audio, компании из Шэньчжэня. Она основана на прекрасном чипе усилителя от Texas Instruments, TPA3250, хорошо показавшем себя в сравнении с усилителями Д-класса, собранными из отдельных компонентов.
TPA3250 может работать с динамиками на 8 Ом или 4 Ом, а его эффективность составляет 92%, согласно данным от TI. Он может принимать симметричные входные сигналы (часто используемые в музыкальных студиях и других профессиональных вариантах применения) или односторонние (обычно используемые в потребительских аппаратах).
Музыкальная композиция: усилитель (вверху) использует коннекторы XLR (слева на фото) для ввода сигнала, типичные для профессиональной аппаратуры. Внутри его главные части – это трансформатор от AnTek Products Corp. (второй сверху), плата выпрямителя от Xkitz Electronics (третья сверху) и модуль усилителя от 3e Audio (внизу) на основе Texas Instruments TPA3250.
Результаты тестов с сайта 3e утверждают, что их плата на основе TPA3250 имеет коэффициент нелинейных искажений + шум (THD+N) в 0,0025% на мощности в 20 Вт и нагрузке в 4 Ом для сигнала в 1 кГц. Это безумно мало. Для сравнения, усилитель Д-класса nova300 от Peachtree Audio стоимостью в $2199, объявленный сайтом The Master Switch «самым лучшим усилителем этого года» имеет показатель THD+N равный 0,005% при прочих равных.
Нужно отнестись к этому критически и понять, что услышать разницу между THD+N в 0,0025% и 0,005% невозможно. Суть в том, что звуковая система, состоящая из усилителя на основе платы 3e стоимостью в $49, вместе с хорошим ЦАП и предусилителем может выдавать звук, сравнимый с high-end усилителем.
В качестве источника питания рекомендую нерегулируемый предназначенный для аудио источник от Xkitz Electronics, модели XAPS-500W ($30). На него следует подать ток 22 В от 200 ВА трансформатора от AnTek Products Corp., модели AS-2222 ($32). Если вы предпочитаете импульсный стабилизатор напряжения вместо линейного, прекрасным выбором станет SMPS300RS от Connex Electronic ($65, вместе с трансформатором). Если хотите сэкономить, на AliExpress есть плата выпрямителя HPOO всего за $15. На другом конце шкалы есть модуль Eltim PS-UN63RQ за €119. Доставка его в США обойдётся в дополнительные €81, поэтому для жителей Америки это не вариант (по ссылке представлен полный список запчастей).
Закончив с усилителем, я подключил его к 30-летним трёхканальным колонкам от Panasonic, которые я часто использую для проверок. Раздавшийся из них звук оказался таким классным, что я был поражён. За всё время я слушал через эти колонки штук 15 различных усилителей, включая ламповые стоимостью вплоть до $1200. Ни у одного из них не было такой чёткости звука и такого точного, детального, и вместе с тем плавного воспроизведения, как у модуля от 3e вместе с источником питания от Xkitz. По моему опыту, найти идеальный баланс точности, плотности басов и общей теплоты звука может очень малое количество усилителей. И данному усилителю это удалось.
Общая стоимость составила $259,01. Чуть больше половины стоимости предыдущего усилителя, выдававшего при этом звук похуже, построенного мною десять лет назад. В эту сумму входит $37,50 за профессиональную покраску корпуса порошковой краской. И я не рекомендую пропускать этот шаг, если только вы не профессионал в покраске алюминия. Усилитель класса high-end должен и выглядеть соответственно. Но, возможно, об этом можно будет как-нибудь поспорить.
Источник
Встраиваем усилитель для колонок в компьютер
Любят мои детишки компьютер погонять.. И вот в один прекрасный день компьютерные колонки полыхнули синим пламенем, в связи с чем стали у меня периодически пропадать наушники. А так как детей двое, своих наушников я практически не видел. Долго так продолжаться не могло и тогда сообщил им: «я что нибудь придумаю с колонками».
Используемые инструменты: паяльник, пассатижи, бокорезы, шуруповёрт, сверло 8мм, многожильные провода, припой, винтовые контакты, плата усилителя.
Было решено не покупать новые, а приспособить не используемые задние колонки от ресивера 5.1. Но к ним необходим усилитель. Готового усилителя нет. Откопал в закромах давно купленную на Алиэкспресс плату с усилителем класса D — долго лежал, ждал своего часа.

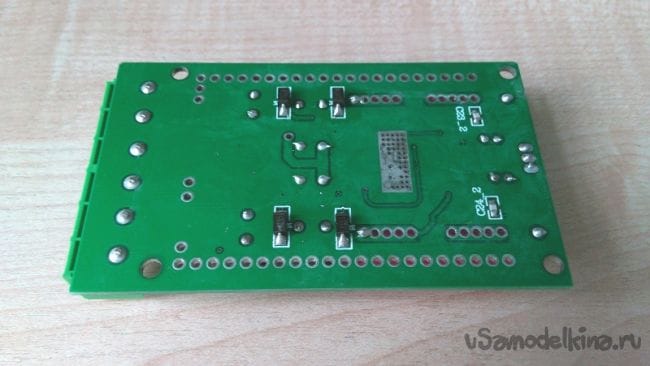

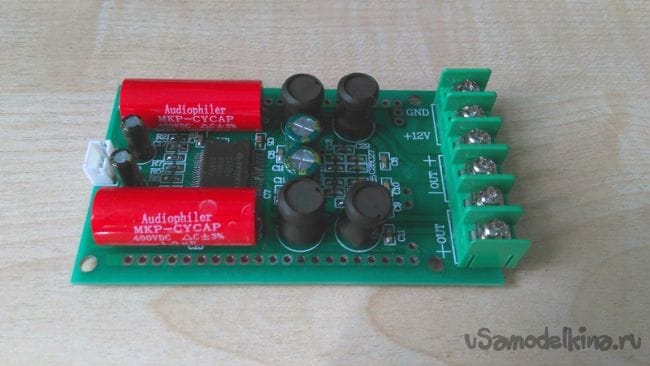

Это цифровой усилитель на микросхеме TA2024 корейского производителя Tripath, высококачественный усилитель мощности с малым коэффициентом нелинейных искажений и высоким КПД.
Характеристики усилителя, указанные производителем:
— усилитель класса D;
— напряжение питания 9-14В;
— высокая чувствительность;
коэффициент нелинейных искажений:
— 0,1%, 9Вт, 4Ом;
— 0,1%, 6Вт, 8Ом;
— 10%, 15ВТ, 4Ом;
— 10%, 10Вт, 8Ом;
— КПД 84%, 15Вт, 4Ом;
— КПД 90%, 10Вт, 8Ом;
— защита от перенапряжений;
— защита от перегрузок;
— защита от превышения температуры.
Размеры: 90×53 мм.
Шаг 1.
Размещение платы усилителя в корпусе компьютера

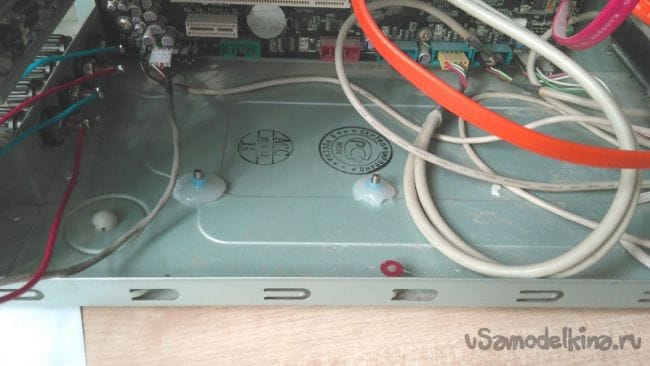

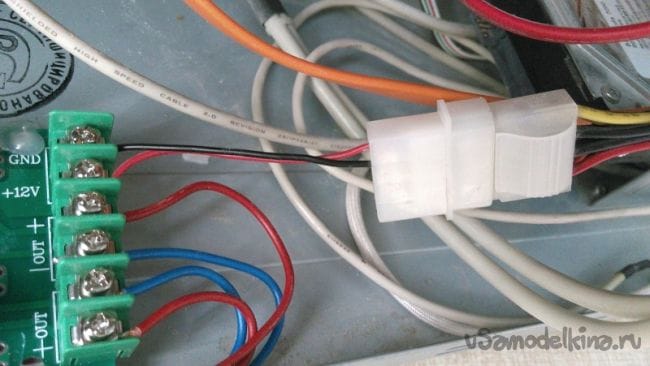

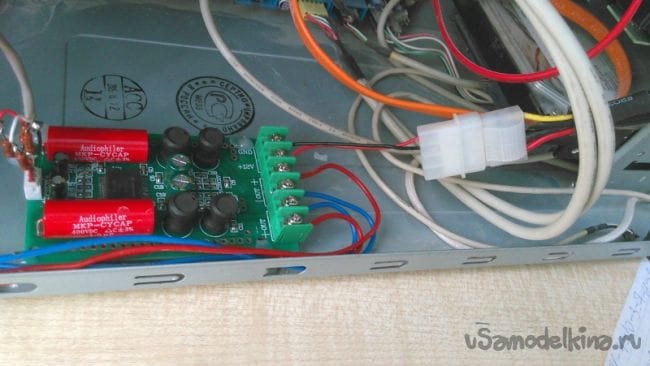

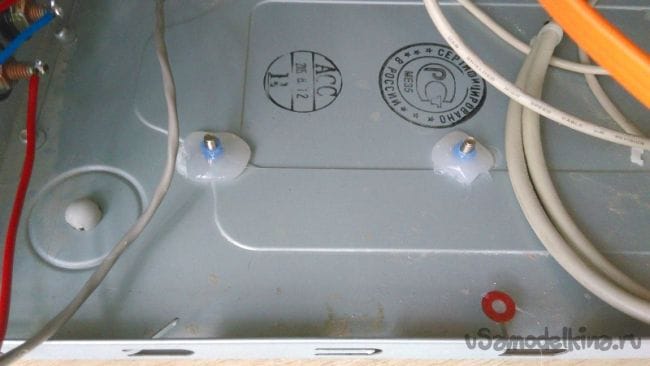

Сначала предполагался отдельный корпус с блоком питания, но в процессе от этой мысли отказался и решил разместить усилитель прямо в компьютере. Питание будем брать от блока питания компьютера, благо там есть +12 v. Теперь вопрос: куда и как закрепить плату усилителя в корпусе компьютера. В моём случае решил закрепить усилитель на дне корпуса, поближе к источнику звукового сигнала. Стойки сделал из винтов с надетыми трубочками. От сверления корпуса отказался по причине образования при сверлении металлических стружек, которые могут что нибудь замкнуть. Приклеил стойки к корпусу термоклеем.

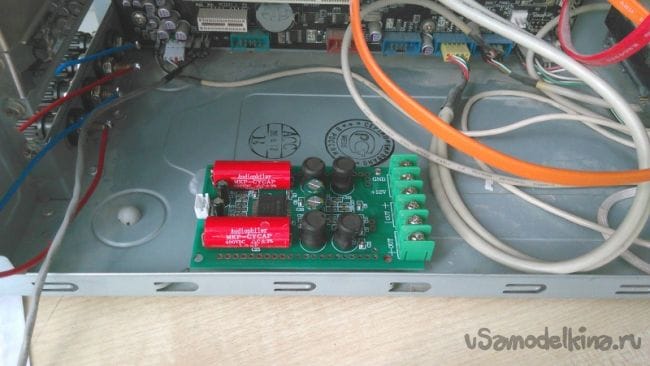

Им же прихватил к стойкам сам усилитель.
Шаг 2.
Делаем контакты для подключения колонок

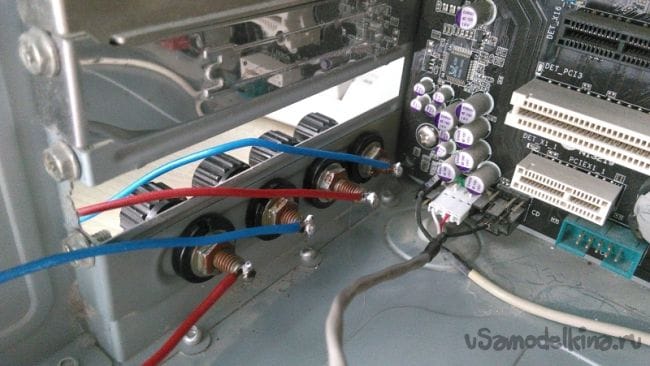

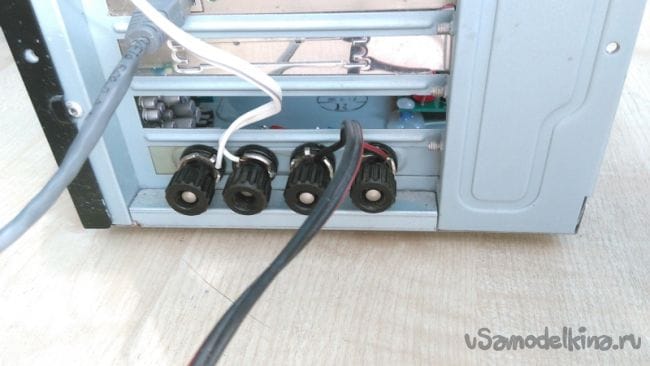

Для подключения колонок нашёл винтовые контакты от какого-то старого прибора. Разместил их на заглушке для PCI слота компьютера. Для этого разметил и просверлил в заглушке четыре отверстия диаметром 8 мм. Прикрутил контакты. Вставил на место и закрепил заглушку.
Осталось произвести все подключения.
Шаг 3.
Электрические подключения
Оставалась проблема откуда брать звуковой сигнал. В мануале материнской платы вычитал где на ней есть звуковой выход.
Для подключения к усилителю немного переделал аудио шнур от привода cd-rom. У меня получилось так. На других материнках подключение может отличаться, надо смотреть по месту.

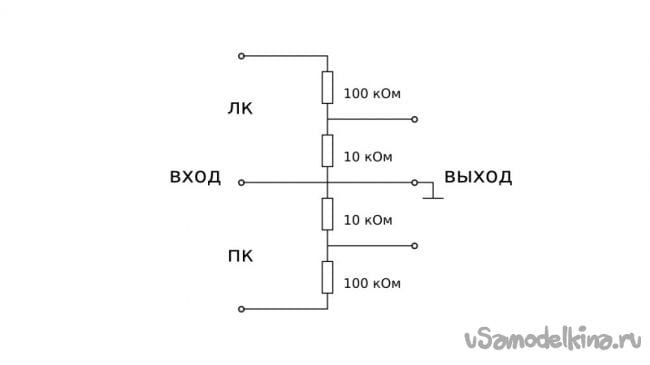

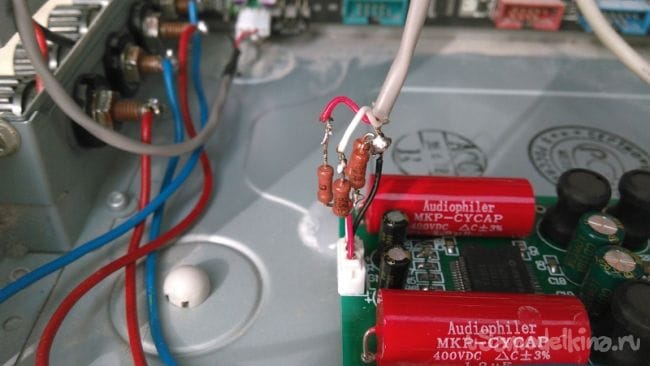

Усилитель чувствительный, при подключении на прямую на минимальной громкости слышны помехи от работающего компьютера. Так как у усилка нет регулировки уровня входного сигнала нужно поставить на вход переменный резистор. Вместо этого я спаял делитель напряжения как на схеме.
Важно соблюсти полярность: если перепутать полярность питания усилителя — он сгорит;
если перепутать полярность на колонках — они будут работать в противофазе, что не страшно, но говорят что это влияет на качество звука.
Все приготовления закончены и вот первое включение.
Ну что сказать, усилитель работает, звук лучше чем у старых компьютерных колонок, а самое главное дети довольны и наушники вернулись к хозяину и по времени уложился в 2 часа.
Источник
Усилитель мощности звука для компьютера из старого ТВ
Самодельный усилитель звука для компьютера, который я сделал из старого телевизора.
Попала в руки микросхема от телевизора. Лежит давно, решил пустить в дело. Нашел схему в интернете. Неплохая стерео конструкция получится, я так думаю.
Зарисовал схему, питание однополярное.
Распечатал заготовку платы.
По методу ЛУТ сделал плату. Просверлил все отверстия.
Комплектующие
- микросхема TDA2616;
- диоды;
- электролитический конденсатор;
- трансформатор;
- корпус для всей конструкции.
Сборка
Микросхему установил на радиатор. Небольшой, но думаю хватит. Радиатор от компьютерного блока питания. Еще нужно учесть, что будет охлаждение вентилятором.
Электролитический конденсатор на 2200 мкф. Максимальное напряжение 63 вольта. Применил какой был. Я вообще стараюсь собирать из того, что есть.
Попался трансформатор, от старой техники. Выходное напряжение 25 вольт, с отводом от 5 вольт. Питать усилитель буду от 20-ти вольтовой обмотки, на 5 вольт подключил вентилятор.
Корпус от старого компьютерного блока питания. Вентилятор уже имеется, он на 12 вольт. Питать его буду пониженным, поэтому он работает практически бесшумно.
Распаял поле платы. Получилось компактно.
Устанавливаю трансформатор. Распаиваю диодный мост.
Передняя панель с минимумом элементов. Вырезал окошко под выключатель. Просверлил отверстие под светодиод.
Установил дополнительный диодный мост с конденсатором. От него буду питать вентилятор и светодиод. Распаял сетевые провода через выключатель.
Устанавливаю плату усилителя. Соединяю все провода. Вход будет с разъемом на 3.5 мм. На конечном варианте будет видно.
Корпус покрасил в черный цвет. Панель решил покрасить в другой цвет. Все высохло и приклепал ее заклепками.
Закрытый выглядит вполне отлично.
Задняя часть
Соединил экранированным проводом. Так же нашел крышечки от лекарства. Установил их как ножки. Они мягкие и не елозят по столу, не оставляют следов.
Вот такой усилитель я собрал. Работает на колонки S30. Регулировки громкости нет. Подключается к компьютеру, а там есть регулировка громкости.
Полное видео по переделке
Источник
Три схемы УНЧ для новичков
После освоения азов электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звуковой частоты, как правило самые повторяемые конструкции. Схем достаточно много, каждая отличается своими параметрами и конструкцией. В этой статье будут рассмотрены несколько простейших и полностью рабочих схем усилителей, которые успешно могут быть повторены любым радиолюбителем. В статье не использованы сложные термины и расчеты, все максимально упрощено, чтобы не возникло дополнительных вопросов.
Начнем с более мощной схемы.
Итак, первая схема выполнена на известной микросхеме TDA2003. Это монофонический усилитель с выходной мощностью до 7 Ватт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит малое количество компонентов, но пару лет назад мною была придумана иная схема на этой микросхеме. В этой схеме количество комплектующих компонентов сведено к минимуму, но усилитель не потерял свои звуковые параметры. После разработки данной схемы, все свои усилители для маломощных колонок стал делать именно на этой схеме.
Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон питающих напряжений от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхему устанавливают на небольшой теплоотвод, поскольку максимальная мощность достигает до 10 Ватт.
Микросхема способна работать на нагрузку 2 Ом, это значит, что к выходу усилителя можно подключать 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить на любой другой, с емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты желательно не заменять.
Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет применять его в маломощных АС для ПК. Очень удобно использовать микросхему для автономных колонок к мобильному телефону и т.п.
Усилитель работает сразу после включения, в дополнительной наладке не нуждается. Советуется минус питания дополнительно подключить к теплоотводу. Все электролитические конденсаторы желательно использовать на 25 Вольт.
Вторая схема собрана на маломощных транзисторах, и больше подойдет в качестве усилителя для наушников.
Это наверное самая качественная схема такого рода, звук чистый, чувствуются весь частотный спектр. С хорошими наушниками, такое ощущение, что у вас полноценный сабвуфер.
Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант, были использованы транзисторы серии КТ315, но их выбор достаточно широк.
Усилитель может работать на низкоомную нагрузку, вплоть до 4-х Ом, что дает возможность, использовать схему для усиления сигнала плеера, радиоприемника и т.п. В качестве источника питания использована батарейка типа крона с напряжением 9 вольт.
В окончательном каскаде тоже применены транзисторы КТ315. Для повышения выходной мощности можно применить транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Ватт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не нагреваются, следовательно, какое-либо охлаждение не нужно. При использовании более мощных выходных транзисторов, возможно, понадобятся небольшие теплоотводы для каждого транзистора.
И наконец — третья схема. Представлен не менее простой, но проверенный вариант строения усилителя. Усилитель способен работать от пониженного напряжения до 5 вольт, при таком случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании 12 вольт достигает до 2-х Ватт.
Выходной каскад усилителя построен на отечественной комплементарной паре. Регулируют усилитель подбором резистора R2. Для этого желательно использовать подстроечный регулятор на 1кОм. Медленно вращаем регулятор до тех пор, пока ток покоя выходного каскада не будет 2-5 мА.
Усилитель не обладает высокой входной чувствительностью, поэтому желательно перед входом применить предварительный усилитель.
Немало важную роль в схеме играет диод, он тут для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить на любую комплементарную пару соответствующих параметров, например КТ816/817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.
