Бортовой компьютер ваз 2110 гамма gf



Бортовой компьютер Gamma GF 412

По предоплате — Вы получаете товар в отделении транспортной компании, возможна доставка курьером до вашей двери.

После оформления заказа, вы оплачиваете на банковскую карту стоимость товара.

Стоимость доставки оплачивается при получении товара на терминале транспортной компании или курьеру.

На ВАЗ 2110, 2111, 2112 со «старой панелью» | Дисплей ЖК 128х64 | В штатное место | Зуммер | Диагностика ЭБУ | Сброс ошибок | управление отопителем .

Описание GAMMA GF 412

Маршрутный компьютер GAMMA GF 412 предназначен для контроля технического состояния и параметров движения автомобилей производства ОАО «АВТОВАЗ» 10-го семейства ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 со «старой панелью».

Бортовой компьютер совместим с контроллерами Электронной Системы Управления Двигателем (ЭСУД):
— BOSCH M.1.5.4/MP7.0/M7.9.7; — ЯНВАРЬ 5.1/VS 5.1; ЯНВАРЬ 7.2/M73

Электронный блок управления температурой в салоне со встроенным многофункциональным бортовым компьютером — это отличный вариант в решении задачи упрощения использования одного из самых важных элементов в салоне Вашего автомобиля!

Видео обзор БК Gamma GF 412

GF 412 предназначен для установки на автомобили ВАЗ 2110-11-12 со старым типом панели приборов.
По размерам абсолютно идентичен со стандартным блоком управления отопителем, а значит свободно подойдёт в специально отведённое для него место.
Графический дисплей с разрешением 128х64 и режимом «мультиэкран 1.2» позволит Вам одновременно просматривать 6 параметров на одном дисплее, причём отображаемые параметры вы задаёте сами, а 8 скоростей работы вентилятора приятно позволят регулировать и поддерживать нужную температуру в салоне.

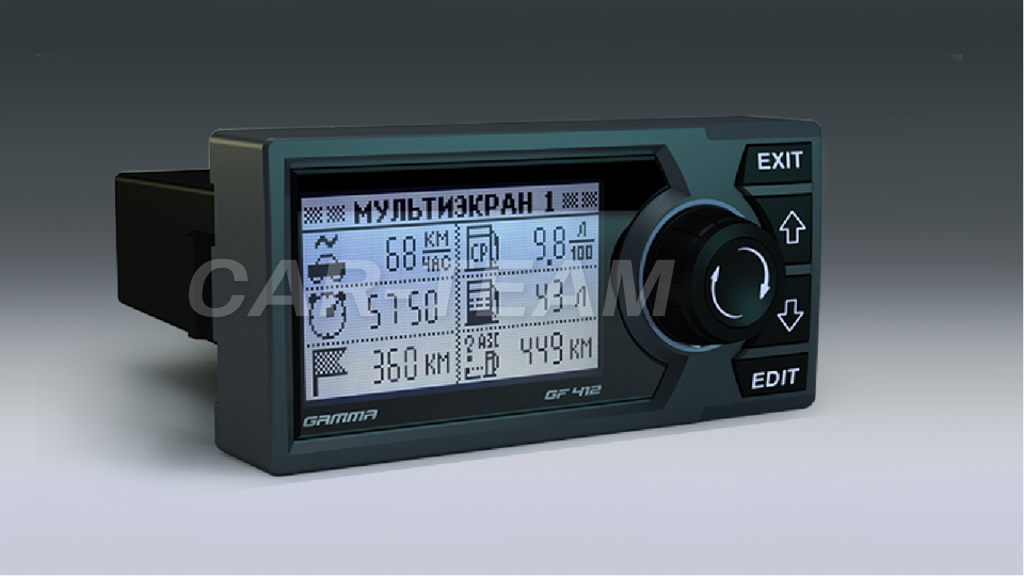

Фото маршрутного компьютера ГАММА ГФ 412

Функции GAMMA GF 412:

Блок имеет 9 основных режимов работы и отображения информации.

Режим «Экран САУО и параметров» позволяет одновременно отображать на дисплее:
— температуру на улице(при наличии внешнего датчика температуры)
— температуру внутри салона
— текущее время
— состояние вентилятора отопителя
— заданную температуру в салоне
— один из выбранных параметров системы
— состояние кондиционера

Режимы «Мультиэкран1» или «Мультиэкран2»
позволяют выставить для обзора на экране дисплея из общего списка 6 параметров системы на выбор по предпочтению.

Режим «Настройки»
позволяет настроить параметры блока.

Режим «Диагностика» позволяет:
— считывать коды неисправностей (ошибок)
— сбрасывать все накопленные ЭБУ ошибки
— просмотреть контрольную сумму блока ЭБУ
— просмотреть версию ЭБУ
— просмотреть версию ПО блока GF 412
— просмотреть контрольную сумму блока GF 412
— просмотреть ошибки САУО

Режим «Техобслуживание»
позволяет настроить пробег доследующего ТО попараметрам:
— замена масла ДВС и КПП, замена свечей и ремня ГРМ
— заменавоздушногоитопливногофильтров

Режим «СПОРТ»
позволяет замерить динамические характеристики автомобиля:
— время прохождения мерного участка
— время разгона до 100 км/час
— максимальную скорость при прохождении мерного участка
— обороты двигателя
— текущую скорость

Режим «ОТЧЕТЫ»
позволяет посмотреть параметры за текущий и прошлый день, за текущий и прошлый месяц, а также по маршрутам 1 и 2 заданным пользователем:
— пробег
— средний расход топлива
— суммарный расход топлива
— суммарный расход топлива при движении автомобиля
— суммарный расход топлива при простое автомобиля с включенным зажиганием
— средняя скорость
— время движения
— время простоя
— максимальная скорость

Режим «ОРГАНАЙЗЕР»
позволяет в удобном виде проконтролировать текущее время и дату, а также состояние будильника.

Режим ТО (текстовый режим)
В данном режиме задается километраж до очередного ТО по каждому параметру в тыс.км.
— Мас.ДПС XX т.км — оставшийся пробег до замены масла ДВС
— Мас.КППХХ т.км — оставшийся пробег до замены масла КПП
— Свечи XX т.км — оставшийся пробег до замены свечей

Режим СПОРТ
В режиме СПОРТ определяются динамические характеристики автомобиля, при этом наэкране отображаются следующие параметры:
— текущие обороты в графическом виде
— текущие обороты в цифровом виде
— текущая скорость в цифровом виде
— максимальная скорость при прохождении участка
— время прохождения участка с дискретой 0.1сек.
— длина мерного участка в метрах
— время разгона до 100 км/час
— прогресс прохождения мерного участка

Диагностики контроллера:
— очистка оперативной памяти контроллера;
— стирание ошибок из памяти контроллера;
— диагностические коды системы впрыска с расшифровкой ошибок;
— определение типа контроллера системы впрыска и номер прошивки;

Маршрутного компьютера:
— пройденное расстояние за поездку;
— средний расход топлива за поездку;
— цифровой спидометр;
— средняя скорость движения за поездку;
— «черный ящик» по скорости;
— время и стоимость поездки;
— остаток топлива в баке;
— прогноз пробега на остатке топлива;
— общий расход топлива;
— расход топлива за одну поездку;

Мотор-тестера:
— Положение дроссельной заслонки;
— Массовый расход воздуха;
— Угол опережения зажигания;
— Положение регулятора холостого хода;
— Частота вращения вала двигателя;
— Напряжения бортсети;
— Температура охлаждающей жидкости;
— Мгновенный расход топлива;

Фото маршрутного компьютера GAMMA GF 412

Инструкции, руководства, прошивки GAMMA GF 412

Руководство по эксплуатации GAMMA GF 412 — Скачать PDF

Возможные варианты названий: гамма гф 412т, gamma gf 412, гамма 412, gamma 412, ferrum gf 412, ferrum 412, бортовой компьютер гамма, маршрутный компьютер гамма

Фото склада Автобортовик

Мы отгружаем заказы с нашего склада. Стараемся что-бы товар всегда был в наличии и в избытке.

Источник

Установка БК Gamma GF-612 в старую панель

19 Декабря 2011 | Автор: Ник | Просмотров: 29827 |
Часть Бортовых Компьютеров предназначены для ВАЗ 2110 с евро панелью. Однако можно переделать разъемы БК таким образом, что он будет работать и на старой панели десятки. В этой статье пойдет речь о подключении БК Gamma GF-512 и Gamma GF-512 в ВАЗ 2110 со старой панелью.

1. БК для старой панели ВАЗ 2110
2. БК для евро панели ВАЗ 2110

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Установка Гамма 512 и Гамма 612 в старую панель ВАЗ 2110

1. Необходимо переделать две колодки САУО
2. Перенести кнопку аварийки
3. Перенести БСК

1. Разъем иммобилайзера (1шт). — т.к. разъем САУО нового образца найти в продаже нереально.
2. Соединители проводов (не меньше 11шт)
3. Круглая колодка скоростей печки или Термоусадочные кембрики
4. Пластиковые хомутки для стяжки проводов.
5. Кнопка аварийки от Ваз 2109 (кнопки бывают разные, проверяйте контакты)

Для подключения разъема САУО Гаммы будем использовать разъем от Вазовского штатного иммобилайзера (полностью подходит).
Если Вы не пользуетесь штатным иммобилайзером, то можно снять разъем с него, но поставить перемычку между 6 и 18 контактами (чтобы не утратить функцию диагностики).

Чтобы в любой момент можно было вернуться к штатному блоку САУО, то старый разъем срезать не будем, а подключим к нему параллельно новый разъем. Соединять провода можно с помощью соединителей, которые шли в комплекте БК.
Наименование контактов новой колодки (порядок нумерации колодки указано в инструкции Гаммы и он там со стороны контактов БК)

1 step 1 к моторедуктору привода управления потоков
2 step 1 к моторедуктору привода управления потоков
3- микроредуктор привода заслонки отопителя – на 8 контакт (коричневый провод) старой колодки
4 – не подключал (нужен для кондиционера)
5 – нет
6 +12В неотключамое питание (не подключал)
7 + ДТВС – на 5 контакт (зелено-красный провод) старой колодки
8 + датчика положения вала заслонки отопителя – на 4 контакт (голуб-красн. Провод) старой колодки
9 подсветка – на 11 контакт (белый провод) старой колодки
10 земля – можно не подключать,(в колодке БК уже есть) но я подключил с 3 контактом (черный провод) колодки скорости печки
11 step 2 к моторедуктору привода управления потоков
12 step 2 к моторедуктору привода управления потоков
13 двигатель моторедуктора заслонки отопителя – на 2 контакт (розовый провод) старой колодки
14 + вентилятора ДТВС – на 13 контакт (серый провод) старой колодки
15 не подключал (нужен для кондиционера)
16 – нет
17 минус ДТВС – на 3 контакт (зелено-черный провод) старой колодки
18 минус датчика положения вала заслонки отопителя – на 1 контакт (зеленый провод) старой колодки
19 – не подключал (диагностический)
20 – не подключал в колодке БК уже есть ( + после зажигания)

Вариант 2:
Распиновка разъема от иммобилайзера 20-пинов и разъема блока САУО 13-пинов:

Согласно ВАЗовской схеме получаем (последовательность САУО-Gamma):
11-9; 5-7; 3-17; 13-14; 2-3; 8-13; 1-8; 4-18.

Подключение колодки скорость печки САУО:
Если найдете круглый разъем нового образца, то проблем нет. Если его не нашлось, тогда вытаскиваем провода из старой колодки и подключаем к БК (хорошо изолируем)

Вариант 1:
+ на контакт 6 (синий провод) старой колодки
1 на контакт 2 (черно-серый провод) старой колодки
2 на контакт 4 (красно-белый провод) старой колодки
3 на контакт 5 (серый провод) старой колодки
4 на контакт 1 (красный провод) старой колодки
Контакт 3 (масса) старой колодки остается ненужным или как писалось выше, используем в 10 контакте первой колодки

Вариант 2:
1 конт.: 4-я скорость вентилятора (для САУО с 4х и 5ю режимами)
2 конт.: 1-я скорость вентилятора
3 конт.: масса
4 конт.: 2-я скорость вентилятора
5 конт.: 3-я скорость вентилятора
6 конт.: + 12 вольт при включении зажигания

Соединяем провода:
6 конт на +12V,
5 на 3,
4 на 2,
2 на 1,
1 на 4

(Сделаны отводы массы и +12 вольт)
Подключение колодки БК:
Из комплекта проводов БК нам необходим серый провод диагностики и датчик температуры.
Провод диагностики вставляем во 2ой контакт колодки БК, а другой конец в диагностическую колодку, которая находится под рулем (см. инструкцию к БК)
Для того, чтобы работал датчик скорости нужно в панели приборов в красной колодке отрезать коричневый провод №8 (идет к БК) и соединяем с серым проводом №9 (датчик скорости). То есть провод датчика скорости (9) остается в колоде, отсоединяется только провод БК, который соединяется с 9.

Устанавливаем датчик внешней температуры, подключаем колодку БК к Gamma.

1. Оранжевый провод и подключаем к контакту №6 колодки №1.
2. Белый с красной полосой подключаем в контакт №2 колодки часов (там постоянный плюс, провод тоже бело-красный).
3. Черный провод подключаем к контакту №3 колодки №1 (масса).
4. Розовый (ДУТ) к белому разъему приборной доски на контакт №10 (провод тоже розовый).
5. Серый провод ДСА к белому разъему приборки контакт №8 (серый провод), или контакт №9 (на некоторых автомобилях по разному, нужно ориентироваться на серый провод от датчика скорости).

Т.к. Gamma 612 имеет слот 2 din, то из старой панели пришлось вытащить кнопку аварийной сигнализации и БСК.
Кнопку аварийки можно установить в любое удобное для Вас место, например, купить кнопку аварийку от Ваз 2109 (контакты как и у ВАЗ 2110) и установить ее на место иммобилайзера.

БСК десятки тоже можно заменить на БСК от ВАЗ 2115 и установить так:

Либо просто положить старый БСК в бардачок 🙂

БК Гамма-612 и Гамма-512 в старой панели ВАЗ 2110.

Заключение

Подключение компьютеров Gamma 512-612 в старую панель возможно, но требует не мало сил и времени. Не редко, в результате таких переделок САУО начинает работать не правильно, поэтому рекомендуется переделывать разъемы САУО таким образом, чтобы можно было в любой момент вернутся к штатному блоку САУО.

Источник

Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью

Климат-контроль + Маршрутный бортовой компьютер Gamma GF 412 на автомобили ВАЗ 2110, 2111, 2112.

Надоел скучный дизайн блока управления отопителем? Надоело примитивно регулировать температуру в салоне двумя указателями? Gamma GF 412 именно то, что Вам нужно. Электронный блок управления температурой в салоне со встроенным многофункциональным бортовым компьютером — это отличный вариант в решении задачи упрощения использования одного из самых важных элементов в салоне Вашего автомобиля! GF 412 предназначен для установки на автомобили ВАЗ 2110-11-12 со старым типом панели приборов. По размерам абсолютно идентичен со стандартным блоком управления отопителем, а значит свободно подойдёт в специально отведённое для него место. Графический дисплей с разрешением 128х64 и режимом “мультиэкран 1.2” позволит Вам одновременно просматривать 6 параметров на одном дисплее, причём отображаемые параметры вы задаёте сами, а 8 скоростей работы вентилятора приятно позволят регулировать и поддерживать нужную температуру в салоне.

Применяемость: Lada 2110 со старой панелью
Совместимость с контроллером: BOSCH M.1.5.4/MP7.0/M7.9.7; ЯНВАРЬ 5.1/VS 5.1; ЯНВАРЬ 7.2
Тип индикатора: FSTN, негатив, 128х64, синяя подсветка; Рабочая температура -20

+70°С
Цвет индикатора: Синий фон, белые символы; Белый фон, черные символы;

Онлайн-автомаркет CAR-TEAM.RU предлагает оформить заказ на товары из нашего каталога, среди которых вы можете купить “Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью” по наиболее доступной цене.

“Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью” было разработано по последним технологиям, отличается высоким качеством.

“Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью” обладает долгим сроком службы, однако, как и многим автомобильным товарам, ему нужна периодическая замена.

В онлайн-автомаркете CAR-TEAM.RU купить “Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью” довольно легко. Через “Корзину” вы сможете оформить заказ на любой приобретенный товар всего за несколько простых шагов.

Также вы можете сделать заказ на “Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью” в любое время, просто позвонив нам по номеру, указанному на сайте. Мы оформим доставку товара по заданному вами адресу.

CAR-TEAM.RU дает гарантию на товары из своего каталога. Товары нашего онлайн-автомаркета имеют необходимые сертификаты качества. “Бортовой компьютер «Gamma» GF 412 на ВАЗ 2110-12 со старой панелью” будет исправно работать по своему предназначению.

По любым дополнительным вопросам вы можете обратиться к нашим менеджерам, по указанному в шапке сайта номеру телефона. Мы проконсультируем вас по любому выбранному продукту и предоставим нужную информацию.

Источник

Бортовой компьютер Гамма GF 270 на Лада Приора, ВАЗ 2110, 2111, 2112

Бортовой компьютер Гамма GF 270 на ВАЗ 2170, 2171, 2172, 2110, 2111, 2112

Бортовой компьютер Gamma GF 270 передает данные о техническом состоянии и параметрах движения инжекторных автомобилей десятого семейства и LADA PRIORA. Бортовой компьютер GF 270 имеет графический ЖК дисплей с синей подсветкой и белым текстом. К данному бортовому компьютеру подключается датчик скорости автомобиля (ДСА), датчик уровня топлива (ДУТ) и датчик температуры воздуха. Рекомендуемое место установки БК — штатное гнездо панели приборов.

Совместимые ЭБУ:

• BOSCH: М.1.5.4, MP7.0, M7.9.7, МЕ17.9.7,
• Январь: 5.1, VS 5.1, 7.2, М 73 (EURO 3), М74

Применяемость:

• ВАЗ 2170
• ВАЗ 2171
• ВАЗ 2172
• ВАЗ 2110
• ВАЗ 2111
• ВАЗ 2112

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Заполнение адреса

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

Оформление заказа

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из трёх вариантов оплаты:

Оплата наличными

Оплата наличными доступна при самовывозе из нашего розничного магазина в городе Тольятти. Приезжайте, будем рады видеть Вас в нашем магазине.

Отправка заказов наложенным платежом, возможна после предварительной оплаты доставки. Это связано с тем, что участились случаи не выкупа посылок, отправленных полностью наложенным платежом. В связи с чем мы терпим убытки, оплачивая услуги почты России по доставке в обе стороны.

Сумма предоплаты рассчитывается индивидуально, сумма заказа должна быть не менее 1500 рублей.

Уважаемые клиенты, в дальние регионы отсылка товара осуществляется только по предоплате.

При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card.

После оформления заказа – ожидайте звонка от нашего менеджера для согласования условий оплаты и доставки.

Реквизиты для оплаты Вам пришлет менеджер на электронную почту или на телефон в смс-сообщении после того как вы дадите согласие по телефону о цене и способе доставки.

Оплата по счету для юридических лиц

Информация для организаций и ИП:

• На сайте информация по ценам представлена для физических лиц.
• Цена на товар для юридических лиц увеличится на 10-15 %. Работаем без НДС.

Минимальная сумма заказа по безналичному расчету — 3000 рублей.

Наш интернет-магазин предлагает несколько вариантов доставки:

• почта России;
• транспортные компании;
• курьерская;
• самовывоз из магазина;

Курьерская доставка*

Курьерская доставка возможна только по городу Тольятти.

Цена доставки: 200-400 рублей (в зависимости от района).

Оплата товара производится наличными в момент вручения заказа.

Вы можете забрать товар из розничного магазина в городе Тольятти. Желательно предварительно сделать заказ на сайте или позвонить по телефону для уточнения наличия товара.

Почтовая доставка

Вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке. Также Вы сможете отследить прохождение своей посылки по трек-номеру, который будет выслан Вам на телефон почтой России при принятии к доставке отправления. Очень габаритные и тяжелые посылки отправляются только транспортными компаниями.

Доставка транспортными компаниями

Доставка транспортной компанией – самый удобный и быстрый способ доставки. Доставка возможна, если в Вашем городе есть представительство одной из транспортных компаний:

— ТК «Энергия» — http://nrg-tk.ru

— ТК «Деловые линии» — http://dellin.ru

— ТК «СДЕК» — http://edostavka.ru

— ТК «ЖелДорЭкспедиция» — http://jde.ru

— ТК «ПЭК» — https://pecom.ru

— ТК «GTD» — https://gtdel.com (бывший КИТ)

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Источник
