12 мифов о блоках питания, про которые пора забыть

Егор Морозов | 29 Сентября, 2020 — 20:41

Блоки питания, пожалуй, самый непонятный для обычного пользователя элемент ПК. Какие-то ватты, по каким-то линиям, сечения проводов, кучи разных коннекторов — это вам не процессор для определенного сокета подобрать. И, разумеется, все малопонятное частенько обрастает множеством мифов, и блоки питания исключением не являются. Поэтому в этой статье я разберу самые популярные «сказки» о них, а также дам некоторые советы по их выбору.

Миф №1: блок питания нужно брать с запасом — для офисного ПК на киловатт, для игрового на полтора

Разумеется, брать комплектующие про запас — благое дело, которое упростит дальнейший апгрейд. Но увлекаться в данном процессе точно не стоит. Вот, например, счет, который выставили моему коллеге на компьютер в одном из крупных магазинов:

Тут «великолепно» многое, начиная от обновления BIOS за 490 рулей и заканчивая одноканальной ОЗУ. А ведь это достаточно крупный магазин.

К 65-ваттному Core i5 и 200-ваттной Nvidia RTX 2070 добрые менеджеры поставили. блок питания аж на 1200 Вт. То есть на деле запас тут получается в 3-4 раза, что просто никогда в жизни не пригодится: даже если установить на эту плату мощный 127 Вт Core i9-9900KS и Nvidia RTX 3090 (чего владелец делать не планирует никогда), то блок питания все еще будет в полтора раза мощнее, поэтому такой запас просто бессмысленен, более того — откровенно вреден.

Почему? Все просто: не нужно быть гением в схемотехнике, чтобы понять, что 600-ваттный блок питания за те же деньги в среднем будет куда лучше 1200-ваттного: производитель банально сможет поставить пусть и менее емкие, но более качественные конденсаторы и диоды Шоттки, дроссель с нормальной намоткой, обеспечить все защиты и так далее. Вот и получается, что оба блока питания более чем справятся с ПК выше, однако первый будет более надежным.

Но тогда появляется вопрос — а как узнать, сколько потребляет компьютер, чтобы подобрать нужный блок питания? Все просто — есть различные калькуляторы (например, один и два), где можно указать свои комплектующие с учетом разгона и времени использования, и они скажут, сколько ватт ваше «железо» потребляет. Далее прибавьте к этой цифре 100-200 Вт и ищите блок питания с получившейся мощностью.

Миф №2: чем блок питания тяжелее, тем он лучше

О, этот миф настолько популярен, что ушлые китайцы в своих блоках питания Aigo нередко устанавливают внутри специальные емкости с металлическим мусором, чтобы увеличить вес своих обычно низкокачественных решений. Собственно, сам миф пошел из 90-ых и в принципе имеет под собой здравую основу: что нормальный радиатор, что дроссели, что большое количество конденсаторов и прочие элементы весят достаточно много, и если производитель БП решил сэкономить и поставить простенькие радиаторы и перемычки, это будет банально заметно на вес.

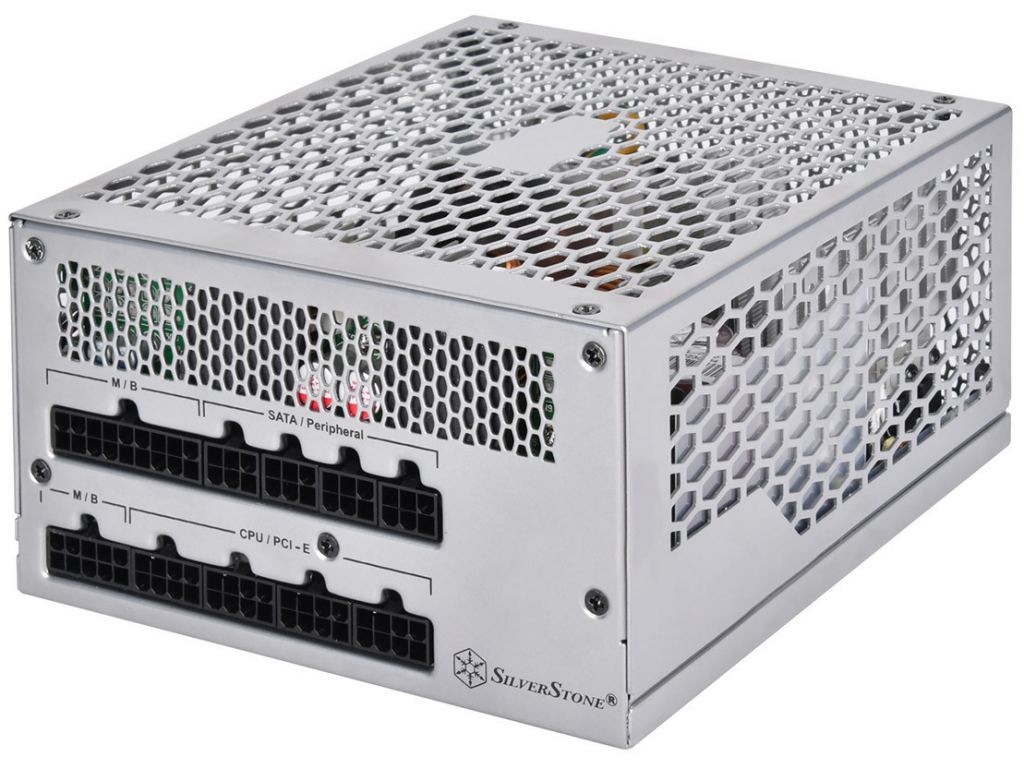

Один из блоков питания без вентилятора. Разумеется достаточно легкий по весу, но крайне качественный (и дорогой).

Однако нужно понимать, что с современным развитием схемотехники вес уже давно не показатель: так, например, существуют блоки питания с «титановым» сертификатом 80 PLUS, то есть их эффективность при 50% нагрузке составляет аж 96%. И в таком случае нередко не нужен даже вентилятор для охлаждения, да и можно обойтись простенькими радиаторами. И на вес такой блок питания будет легким, но при этом очень и очень качественным.

Миф №3: табличка с мощностью на блоке питания — это правда в последней инстанции

Мы все привыкли, что если на самом товаре написаны определенные характеристики, то мы их точно получим. Однако с блоками питания, особенно дешевыми, это и близко не так. Возьмем, например, блок питания ECO 500W от известной компании AeroCool. Стоит сие решение около 1500 рублей, при этом по самой нагруженной линии — 12 В, по которой питаются и процессор, и видеокарта, он может отдать целых 456 Вт, чего хватит даже на мощный игровой ПК.

Но давайте считать. Для питания CPU у него есть только один коннектор 4 pin, что позволяет передать плате 144 Вт. Для питания видеокарты — только 6 pin, то есть 75 Вт. И. все. Остаются лишь Molex и SATA — первые вообще практически не используются с современным железом, а получающие питание через вторые коннекторы жесткие диски и SSD потребляют лишь единицы ватт. И да, остается питание платы, 24 pin — в среднем еще около 50-100 Вт. Вот и получается, что на деле с 500-ваттного блока питания вы сможете получить. лишь около 300 Вт. И это не удивительно, потому что по-хорошему по схемотехнике этот БП и есть честный 300-350-ваттник, имеющий гордую наклейку «500 Вт».

Миф №4: если на коробке с видеокартой написано, что она требует блок питания на 1000 Вт — значит, решения с меньшей мощностью не подойдут

Собственно, такой миф приобрел вторую (или уже третью?) жизнь после выхода новых видеокарт от Nvidia, RTX 3000. Они отличаются зверским аппетитом, имея теплопакеты более 300 Вт. Поэтому, например, для RTX 3080 компания рекомендует использовать блок питания на 750 Вт.

Но опять же, давайте посчитаем. Видеокарте нужно 320 Вт, достаточно мощному Core i7 или Ryzen 7 — еще около 100; плата, ОЗУ, вентиляторы и прочие SSD потребуют еще не больше 100 Вт. Получаем около 520 Вт, то есть блока питания на 600 Вт должно хватить, так почему Nvidia рекомендует использовать 750 Вт?

Все просто — компании лучше подстраховаться, потому что она не знает, какие блоки питания стоят у конечного потребителя. Поэтому Nvidia указывает такую мощность, чтобы даже простенькие решения с таким номиналом смогли запитать новинку. Так что если вы имеете крутой блок питания от той же Seasonic на, например, 650 Вт — вам не о чем беспокоиться, та же RTX 3080 будет у вас отлично работать.

Миф №5: «все эти дорогие блоки питания — пустая трата денег. Я запитал свою Nvidia RTX 3090 от блока питания, купленного на сдачу от мышки, и все отлично работает».

Отсутствие необходимых защит. Самое страшное, что только может быть — это отсутствие защиты от короткого замыкания. Обычно недорогие блоки имеют групповую стабилизацию: это означает, что линии 5 и 12 В связаны между собой. Теперь, если увеличить нагрузку на одну из них, то это приведет к падению напряжения на ней. В свою очередь, блок питания будет поднимать напряжения сразу на обоих линиях, чтобы нивелировать просадку. А теперь представим, что по 5-вольтовой линии произошло короткое замыкания, из-за чего напряжение на ней резко просело. Блок питания, чтобы все исправить, начинает задирать на этой линии напряжение, одновременно превращая 12 вольт на другой линии в 13, а то и 14. Видеокарта или материнская плата, получив такой живительный заряд бодрости от БП, сгорает в 95% случаев. Вместе с проводами, с которых от перегрева банально может облезть оплетка.
Хлипкие колодки, тонкие и короткие провода. Казалось бы, ну уж на проводах-то точно можно сэкономить, ан нет. Обычно у дешевых БП они настолько короткие, что провод для питания процессора просто не дотянется до коннектора в верхней части платы при нижнем расположении самого блока питания. Также экономят на толщине: если в дорогих блоках питания сечения меньше 18 AWG вы не найдете, а для силовых проводов вообще 16 используется, то в дешевых везде будет 20 AWG или тоньше (в данном случае чем меньше цифра — тем толще провод). А чем тоньше провода, тем сильнее они греются, а если учесть, что в корпусе и без того редко бывает прохладно — последствия очевидны. С колодками на дешевых проводах все также плохо — из-за экономии на толщине контактных площадок они могут даже оплавиться.
Перегрев компонентов. Сильнее всего в этом плане страдает дроссель групповой стабилизации, который может нагреваться в дешевых БП и до 100, и даже 120 градусов. В общем и целом, ему это не вредно — ну что будет медной проволоке от таким температур? Проблема в том, что обычно рядом с ним, если не вплотную, стоят выходные конденсаторы по линиям 5 и 12 В, которые лучше выше 40-50 градусов не греть. От живительного тепла в сотню градусов они быстро высыхают, из-за чего в лучшем случае повышаются пульсации и приказывают долго жить жесткие диски.

Миф №6: наличие сертификата 80 PLUS гарантирует качественность блока питания

Это абсолютно неверно, и на этом AeroCool и подловила покупателей их «оружия массового поражения» — блоков питания линейки KCAS. Сертификат всего лишь гарантирует, что при определенных нагрузках КПД блока питания будет выше определенных значений, от 80 до 96%. И если вы думаете, что высокой эффективности можно добиться использованием только качественных элементов — увы, буду вынужден вас разочаровать.

Можно взять самую дешевую платформу, напихать в нее самые дешевые подвальные китайские конденсаторы, но при этом сделать более-менее нормальную высоковольтную часть. Как итог, вы получите КПД выше 80%, но при этом 2/3 блока питания будет сделано откровенно из мусора, так что при покупке уж точно обращать внимание только на сертификат 80 PLUS не стоит. Тут нужно понимать, что качественный блок питания скорее всего будет иметь высокий КПД и сертификат, например, 80 PLUS Gold, но при этом наличие этого сертификата абсолютно не означает, что БП будет качественным.

Миф №7: у блока питания не хватает коннекторов для запитывания быстрой видеокарты? Не беда, используйте переходники с Molex

Еще один классный совет, который позволит превратить блок питания в бомбу. Шутка. С хорошей такой долей правды. Итак, в теории Molex действительно может отдать до 132 Вт — это больше, чем 6 pin PCIe (он может 75 Вт). Но на деле в современных компьютерах эти коннекторы уже давно не используются, поэтому производители блоков питания на них максимально экономят, делая в них самих маленькие контактные площадки, а провода к ним максимально тонкими. К тому же нередко в дешевых блоках питания никто не рассчитывает, что с Molex будут снимать по сотне ватт.

Условно безопасный переходник.

Как итог, при использовании переходника что сама колодка, что провода могут очень сильно нагреться вплоть до оплавления и короткого замыкания, или же будет срабатывать защита от перегрузки на самом БП. Поэтому если в вашем блоке нет необходимых для видеокарты пинов, то это явный знак к его замене. Ну и уж если совсем нет возможности менять БП — используйте хотя бы относительно безопасные переходники с двух Molex на 6 pin: уж по 35 Вт эти старые коннекторы отдать скорее всего смогут без проблем.

Миф №8: виртуальные 12-вольтовые линии в блоке питания — это плохо, линия должна быть только одна

Забавно, что никто из сторонников этого мифа на форумах мне так и не смог объяснить, чем же так плохи виртуальные линии. Потому что тут ответ прост — да ничем. В 99% БП используется одна физическая линия 12 В, которая потом при помощи шунтов разбивается на несколько виртуальных.

Зачем так делать? Это своеобразная подстраховка производителей блоков питания: на каждую виртуальную линию 12 В можно выставить ограничение по току, при превышении которого БП уходит в защиту. При этом, разумеется, лимит тока выше, чем можно безопасно снять с коннекторов, находящихся на каждой из линий, так что обычным пользователям эта «виртуальность» абсолютно никак не мешает и не заметна в работе. Так что при выборе БП можно не обращать на это никакого внимания — что одна линия 12 В, что несколько никак не отразятся на работе ПК.

Миф №9. Используете источник бесперебойного питания? Берите самый дешевый блок питания

Не самый популярный у нас миф из-за того, что все же ИБП в наших домах — редкость, но все еще он существует и лучше о нем написать, чем не написать. Да, разумеется бесперебойник убережет ваш ПК от внешних проблем сети, например скачков напряжения. Но нужно понимать, что за проблемы внутри корпуса ответственен блок питания и только он. Например, наличие ИБП никак не спасет от короткого замыкания по одной из линий, если в вашем БП нет защиты от него. Поэтому не считайте бесперебойник панацеей от всех проблем и не экономьте при его наличии на блоке питания.

Миф №10. А вы знали, что 6 pin для видеокарты можно превратить в 8 pin при помощи одной скрепки?

Вот люблю я такие «шахидские» советы. Да, на самом деле 6 pin для питания видеокарты отличается от 8 pin лишь наличием двух дополнительных «земель» (которые обычно берутся от той же 6 pin колодки), а их мощность отличается аж вдвое, 75 vs 150 Вт. Отсюда и рождается сие замечательное предложение для тех, кто купил видеокарту с 8 pin, а у БП есть только 6 — взять да и замкнуть обе «лишние земли» на видеокарте скрепкой.

И да, скорее всего после такого замыкания видеокарта работать будет, но не факт что долго. Причина в том, что если блок питания может выдать 75 Вт по 6 pin, никто не гарантирует, что он сможет по сути по ним же отдать 150 Вт, и опять же никто не гарантирует, что дешевые тонкие провода выдержат вдвое более высокий ток. Поэтому опять же если на блоке питания не хватает нужных пинов — это явный сигнал к его замене.

Миф №11. Использование «японской элементной базы» означает надежность блока питания

Еще один миф, ставший популярным в последнее время. Его «ноги» растут из того факта, что лучшие конденсаторы на рынке производятся японскими компаниями (например, Nichicon), и они действительно качественнее даже массового фабричного китая типа Teapo. Отсюда и родилась у производителей отличная рекламная идея: а давайте мы поставим в блок питания пару японских конденсаторов, остальные будут подвальным китаем и гордо напишем на коробке «японская элементная база». Говорить о надежности такого БП, я думаю, не стоит.

Миф №12. «А я в Китае купил игровой блок питания, с подсветкой, всего полторы тысячи за 500 Вт вышло».

Да, сумрачные инженеры из Поднебесной действительно освоили производство блоков питания. И, как это обычно бывает, они сильно отличаются по качеству — так, например, дешевый ширпотреб от Aigo (которая вообще кулерами занимается) брать точно не стоит, нередко они оказываются даже хуже продающихся в России БП за те же деньги. С другой стороны, есть компания 1STPLAYER, которая в основном ориентирована на внутренний Китай, и у них есть в наличие хорошие модульные 500-600 Вт блоки питания.

Проблема в том, что обзоры на такие БП найти в сети очень и очень трудно, и нередко их совсем нет. А отзывы на AliExpress в стиле «поставил такой блок питания в пару к huanan и rx 570 после майнинга — все работает», очевидно, несут мало пользы. Поэтому мой совет — лучше вообще обходить китайские блоки питания стороной.

Итоговый совет — не экономьте на БП

Как бы вам не хотелось взять простенький блок питания, идущий вместе с корпусом, гоните эту мысль прочь: нередко такая экономия в пару тысяч рублей приводит к тому, что через пару месяцев у вас сгорит железо на в десять раз большую сумму. Уж лучше сэкономить и взять на первое время меньше ОЗУ, проще SSD или вообще обойтись без корпуса, чем вновь идти в магазин и собирать ПК с нуля и уже с нормальным блоком питания. Но, конечно, как поступать решать вам и только вам.

Источник

Железный цех №39: какой блок питания нужен игровому компьютеру

По сути, любой компьютерный блок питания — это царь всех комплектующих, так как без него ничего не работает. Абы какая «кормушка» не подойдет, так как современное железо требует определенной мощности и оснащено рядом унифицированных разъемов. Следовательно, именно блок питания определяет количественный состав геймерского ПК: сколько будет установлено видеокарт и накопителей; возможен ли апгрейд; хватит ли заявленных энергетических показателей для разгона и так далее. Очень часто «царя» выбирают в самую последнюю очередь, на сдачу. Мотив понятен: располагая определенным количеством целковых, хочется и частоту процессора повыше, и видеокарту попородистее и оперативной памяти побольше. Поэтому найдем баланс между ценой, качеством и прочими эксплуатационными характеристиками современных блоков питания.

Железный цех №39: какой блок питания нужен игровому компьютеру

Про качество

Качество — это главная характеристика любого блока питания. В лихие 90-е о хорошем кормильце всех комплектующих судили по его весу, но ушлые китайцы быстро научились утяжелять корпуса при помощи посаженных на скотч болтов. Сейчас подобными «лайфхаками» никто не занимается, да и нет в этом необходимости. Уже давно вес блока питания ни о чем не говорит. В 2016 году определить качество сборки по внешним признакам очень тяжело. «Металлическая коробка». «С вентилятором». «С ворохом проводов в оплетке». «О, а вот здесь кабели отстегиваются!» По факту о надежности блока говорит лишь имя производителя, цена и классификация эффективности 80 PLUS.

Все три пункта, как вы сами понимаете, взаимосвязаны. Так, дешевых устройств от SeaSonic, ENERMAX и be quiet! в продаже вы не найдете. Да, рынок компьютерных блоков питания достаточно консервативен. Поэтому имя играет большую роль. Парадокс заключается в том, что самих производителей блоков питания не очень много, а компаний, выпускающих готовые решения под своим логотипом, — пруд пруди. Здесь все зависит от самой конторы, а именно от того, как пристально она следит за процессом производства. Поэтому иногда случаются печальные ситуации, когда первое время качество конкретной модели держится на стабильно высоком уровне. И она обретает заслуженную популярность. Но через год-другой под этим же названием выпускают блок на другой платформе с видоизмененной «начинкой» худшего качества. Ниже приведена таблица надежных производителей, в нее попали те, кто более-менее представлен в российской рознице. Продавать дорогущие блоки стоимостью 10-30 000 рублей в кризисное время тяжело. Поэтому розница преимущественно заполнена решениями попроще. Тот же ENERMAX в России почти «закончился». Но, как говорил Остап Бендер, заграница нам поможет!

Производители блоков питания
Безоговорочное доверие:	Доверять можно:
Antec;	Corsair;
be quiet!;	FSP;
ENERMAX;	Thermaltake;
SeaSonic.	ZALMAN;
AeroCool;
Cooler Master;
Fractal Design;
GIGABYTE;
IN WIN;
Chieftec;
Deepcool.
Antec;
be quiet!;
ENERMAX;
SeaSonic.

Как говорил другой киногерой, дерьмо случается. От брака, к сожалению, не застрахован ни один производитель блоков питания. Если той или иной фирмы нет в списке, то либо она слабо представлена в нашей стране, либо я ей не доверяю. Некоторые компании очень широко представлены на отечественном рынке. Например, Corsair. У этой фирмы в продаже есть как дешевые, так и очень дорогие элитные блоки. Именно поэтому «корсары» попали во вторую категорию. Таких производителей хватает. Например, совсем недавно я тестировал 1,2-киловаттник MasterWatt Maker 1200 от Cooler Master. Это один из первых блоков с ARM-процессором и съемным Bluetooth-модулем. Сертифицирован согласно стандарту 80 PLUS Titanium.

Источник

Как выбрать блок питания для компьютера?

Суждение о том, что компьютерные блоки питания быстро изнашиваются и их нужно менять каждые два-три года, дабы избежать электрополомки других компонентов ПК, давно устарело. Оно относилось к низкокачественным «безымянным» китайским БП, тогда как многие современные брендовые модели имеют заводскую гарантию пять-семь лет, а значит на практике могут исправно проработать даже десятилетие. Проще говоря, если единожды потратиться на добротный блок питания, он с легкостью переживет два-три крупных апгрейда ПК.

Актуальные форм-факторы

Первым делом нужно определиться с форм-фактором блока питания, чтобы он без проблем поместился в корпус вашего ПК и подключился к материнской плате.

ATX – самый распространенный форм-фактор блоков питания. Выделяется самой высокой мощность (от 300 Вт до 1,5 кВт) и, соответственно, большими габаритами.

SFX и TFX – компактные блоки питания мощностью от 200 до 500 Вт. Модели SFX внешне напоминают уменьшенную копию ATX, тогда как TFX имеют продолговатую форму. В силу своих габаритов и крепления применяются в миникомпьютерах: офисных тонких клиентах, домашних медиацентрах, сетевых хранилищах и игровых консолях Steam Machine.

Внешние БП – похожи на блоки питания для ноутбуков, но комплектуются переходником-разветвителем питания для материнской платы и других компонентов ПК. Максимальная мощность – 100 Вт. Предназначены для самых компактных ПК, в корпусе которых не нашлось места для внутреннего БП.

Номинальная мощность и мощность по линиям

Важно учитывать, что две модели блоков питания, для которых заявлена одинаковая номинальная мощность, скажем, 500 Вт, на деле могут выдавать кардинально разную мощность – от 300 до 600 Вт. Причин этому несколько.

Во-первых, производители низкокачественных БП, которые поставляются в комплекте с дешевыми компьютерными корпусами, могут банально обманывать – прицепить на 300-ваттную модель наклейку от 500-ваттной. Тогда как компании с хорошей репутацией зачастую наоборот занижают заявленную мощность своих БП по сравнению с реальной. Например, гарантируется беспроблемная работа БП на мощности 500 Вт, но на пределе своих возможностей (пиковая мощность) он выдает 600 Вт, хотя при этом существенно повышается износ.

Во-вторых, номинальная мощность БП является суммой мощностей по линиям питания с разным напряжением: +3,3, +5 и +12 В. Линия +3,3 В в современных компьютерах практически не используется, а линия +5 В применяется для питания дисковых накопителей и тихоходных вентиляторов, то есть загрузить ее более чем на 100 Вт не возможно. Самой же важной и мощной является линия +12 В, которая питает процессор и видеокарту (или несколько видеокарт). Эта линия может быть как общей, так и разделенной на подлинии (+12_1, +12_2 и т. д.). У разных моделей БП соотношение мощности линии +12 В к номинальной мощности может существенно отличаться. Хорошим показателем считается коэффициент 0,8 (например, 400 Вт по линии +12 В при номинальной мощности БП 500 Вт), а отличным – коэффициент 0,9 и выше (450 из 500 Вт).

Сертификация 80 PLUS

Еще одной немаловажной характеристикой блока питания является коэффициент полезного действия – процент электроэнергии, которая действительно передается компонентам ПК, а не превращается в побочное тепло. Для упрощенного обозначения КПД блоков питания была разработана сертификация 80 PLUS. Так, БП с КПД не менее 82 процентов на полной нагрузке при питании от бытовой электросети 220 В награждаются сертификатом 80 PLUS. В свою очередь, модели с КПД 85 процентов – сертификатом 80 PLUS Bronze, 87 процентов – Silver, 89 процентов – Gold, 90 процентов – Platinum, а 94 процента – лишь недавно утвержденным Titanium.

К тому же, по сертификату 80 PLUS проще всего отличить качественный БП от некачественного. Недобросовестный производитель БП, пытаясь сэкономить на всем чем можно, уж точно не будет тратиться на прохождение официального тестирования и сертификацию. А значит, наличие хотя бы минимального сертификата 80 PLUS является, с высокой вероятностью, гарантией качества. Впрочем, существует немало хороших БП без сертификата 80 PLUS (например, серии Aerocool VX и Chieftec iArena) – они вполне надежные, просто не дотягивают до нужного КПД.

Система охлаждения

Даже самые энергоэффективные БП с сертификатом Titanium выделают значительный объем тепла, который нужно каким-то способом отводить и рассеивать. Блоки питания с полностью пассивным охлаждением – большая редкость, так как стоят очень дорого и ограничены по мощности отметкой 500 Вт. Немного чаще встречаются БП с отключаемым в простое вентилятором, впрочем, гибриды тоже стоят недешево. Массовыми же на рынке являются блоки питания с активным охлаждением, но автоматически регулируемыми в зависимости от нагрузки и температуры оборотами крыльчатки. Диаметр вентилятора может варьироваться от 80 до 135 мм – чем больше, чем тише. Вентилятор с гидродинамическим подшипником будет оставаться тихим намного дольше, чем обычный втулочный, а дополнительная подсветка украсит экстерьер ПК.

Кабели и коннекторы

По способу крепления проводов блоки питания делятся на три типа: немодульные с наглухо припаянными кабелями, полумодульные с фиксированными основными кабелями и съемными дополнительными и, наконец, модульные, в которых можно отсоединить абсолютно все провода. С точки зрения кабель-менеджмента модульные или хотя бы полумодульные БП лучше, так как позволяют избавится от ненужных для вашей конфигурации ПК проводов. Но в некоторые компактные компьютерные корпуса модульные БП не поместятся, так как из-за портов для подключения проводов они немного длиннее немодульных.

К обязательным кабелям относятся 20+4-контактный для питания материнской платы и 4-контактный (либо 4+4) для питания процессора. Усиленный кабель питания требуется для процессоров Intel LGA2011 и AMD FX-8000 (см. статью «Как выбрать процессор для компьютера?»). Также вам точно пригодится хотя бы один SATA-коннектор для питания жесткого диска или твердотельного накопителя (их бывает до десяти штук, объединенных по два-три на один кабель). Уже опционально для корпусных вентиляторов, которые не питаются напрямую от материнской платы, понадобятся большие Molex-коннекторы, а для некоторых дискретных звуковых карт – коннекторы MiniMolex, который раньше применялись для Floppy-дисководов.

Отдельным «пучком» идут кабели для питания видеокарт с 6 или 6+2-контактными коннекторами. Для видеокарт начального уровня (GeForce GTX 750 и 750 Ti, Radeon R7 360) кабель питания вообще не требуется, для среднеуровневых (GTX 950, 960, 970, 1060, Radeon R7 370, RX 480) нужен один 6 или 6+2-контактный, а для флагманских (GTX 980, 980 Ti, 1070 и 1080, Radeon R9 380, 380X, 390 и 390X) – пара таких коннекторов. У старых и современных маломощных блоков питания коннектора для видеокарт может вообще не быть, но можно воспользоваться переходником с Molex, который поставляется с некоторыми видеокартами в комплекте либо продается отдельно.

Кто на самом деле производит блоки питания?

На полках магазинов встречаются блоки питания десятков брендов, но большинство из них сами ничего, кроме дизайна корпуса, не разрабатывают и, уж тем более, не производят. Так, блоки питания популярной марки Aerocool построены преимущественно на готовых решениях Andyson и HEC, а хорошо знакомые отечественному покупателю Chieftec применяют схемотехнику Sirtec и CWT. В принципе, в этом нет ничего зазорного, просто стоит учитывать, что одна и та же электронная «начинка» может встречаться в БП разных брендов, отличающихся ценой вдвое. Не только для других, но и под своим брендом производят блоки питания из известных только компании FSP и Seasonic. Напоследок рекомендуем прочитать статью «Лучший выбор: 5 блоков питания для компьютера».

Источник

PC Buyer’s Guide: выбор блока питания

Привет, Geektimes! Сегодня мы продолжаем наш цикл PC Buyers Guide и поговорим о той железке, без которой вообще ни один компьютер не будет работать. О блоке питания.

Вопросов про блоки питания задают много и регулярно. Разумеется, самый распространённый вопрос — о том, как правильно выбрать БП и насколько мощный «питальник» нужен для опреедлённого набора железа. Но кроме подсчётов необходимой мощности есть ещё несколько интересных тем, которые хотелось бы сегодня осветить: что такое сертификация «80+», какие маркетинговые «улучшайзеры» стоит проигнорировать, а какие учесть, ну и, разумеется, какого производителя выбрать.

Вместо предисловия

Чтобы лучше понимать некоторые аспекты блокопитаниестроения и вообще более-менее вникнуть, почему выбор БП важнее, чем на первый взгляд каежтся многим пользователям (особенно тем, кто ещё не потерял железки по причине поганого питальника), стоит рассмотреть общие принципы работы этой штуковины.

В розетке у нас с вами (а также у большей части человечества) переменный ток, напряжение — 220 вольт, которые меняют своё «направление» 50 раз в секунду. В странах загнивающего капитализма за океаном принят другой стандарт (обычно, 110 В при 60 Гц, но случаются и разные другие извращения). Современные БП имеют возможность работать как в тех, так и в других сетях. Опеределяются входные характеристики автоматически или вручную (переключателем), в зависимости от модели.

Основные напряжения внутри компьютера — 3.3 В, 5 В и 12 В, к тому же ни о какой «переменке» речь не идёт, все элементы работают на постоянном токе. Чтобы правильно «распрямить» переменные 220 В и «распилить их» на вышеозначенные показания вольтметра в компьютере и используется блок питания. Итак, что же у БП внутри и почему за него просят такие бешеные деньги?

У мене внутри, гм… неонка!

Внимание: описание части вунтренней конструкции сознательно опущена: те, кто знают электротехнику / увлекается микроэлектроникой — в курсе, как устроен БП, прекрасно обойдутся и без этого раздела, а тем, кому всё это вновинку теоретический материал в более подробном виде вряд ли сейчас необходим, остальным же — википедия в помощь.

Сами внутренности блока питания можно условно разделить на три больших части: входные цепи, преобразователь и выходные цепи.

Во входных цеплях переменный ток, пройдя через несколько фильтров и корректор мощности (о нём — чуть позже), «выпрямляется» диодным мостом:

Несмотря на постоянную смену полярности на входе, взаимная ориентация диодов позволяет получить фиксированный выход с «плюсом» и «минусом». После подобного преобразования переменный ток превращается в постоянный, правда, с одним небольшим неприятным эффектом: вместо постоянного тока и постоянного напряжения, мы получаем постоянный ток переменного напряжения:

Для нормального дальнейшего преобразования постоянного тока необходимо применить различные фильтры: конденсаторы, дроссели, стабилизаторы напряжения, которые сгладят пульсации в напряжении до приемлемых величин.

Далее спрямлённый и укрощённый до постоянных величин ток попадает в блок преобразования, который состоит из двухтактного преобразователя на биполярных, что нынче редкость или MOSFET-транзисторах. Далее используется импульсный трансформатор, который и создаёт необходимые компьютеру напряжения (+3.3, +5 и +12 Вольт). Он же используется для гальванической развязки внутренностей БП и ПК с внешней сетью. Основная магия происходит здесь. Схемотехника внутри устройства отвечает за стабильность и эффективность преобразования, и чем она лучше, тем дороже устройство и тем меньше энергии расходуется впустую: на нагрев, шум вентилятора и счета за электричество. Кроме того, чем лучше начинка, тем меньше шансов, что с компьютером что-либо случится по причине нестабильного питания.

Выходные цепи обеспечивают повторную фильтрацию полученных линий питания и осуществляют «обратную связь» железа с ПК: рост потребления электроэнергии вызывает просадку по напряжению, а она даёт понять БП, что необходимо увелчить производительность трансформатора и восстановить требуемые параметры внутренней сети питания ПК.

Расчёт требуемой мощности

Так получилось, что чуть ли не 95% вырабатываемой блоком питания электроэнергии уходят на то, чтобы просто… греть воздух! Нет, на самом деле, всё это движение электронов и дырок занимается переключением транзисторов, оседанием в виде «единиц» и «нулей» на жёстких дисках и SSD, выводом информации на дисплей и динамики, но по пути они создают только один вид механической работы: нагрев (об отводе тепла от процессора мы уже говорили в прошлом выпуске PCBG).

Грубо говоря, можно считать потребление компьютером электроэнергии по заявленным TDP (теплопакетам) его комплекетующих, добавив некоторые константы для тех устройств, чьи TDP нам не известны или не заявлены: жёстких дисков и оптитческих приводов, ситемы охлаждения и всякой периферии. Производители видеокарт, обычно, не указывают TDP своих детищ, но потребляемую мощность можно приблизительно определить по используемым разъёмам питания. Стандартная шина PCIe x8 / x16 обеспечивает передачу до 75 Вт мощности для видеоадаптера. Дополнительные 6-PIN’овые разъёмы добавляют по 75 Вт каждый. Более мощные видеокарты могут иметь на борту 8-PIN’овые коннекторы, которые позволяют передавать до 150 Вт. Таким образом, если на вашей видеокарте (текущей, или планируемой) имеется по одному разъёму 6-PIN и 8-PIN, то максимальная потребляемая ею мощность составит 75 Вт от PCIe + 75 Вт от 6-PIN + 150 Вт от 8-PIN = 300 Вт.

Материнская плата не относится к High-End, разгонять мы ничего не будем, так что возьмём среднее значение по табличке: около 50 Вт. Процессору заявлены 84 Вт, округлим до 85. На видеокарте два шестипиновых разъёма питания + есть 75 Вт по PCIe разъёму, итого 3х75 Вт, два модуля оперативной памяти по 5 Вт каждый, 1 HDD и 1 SSD, итого ещё 10+5 Вт. Пусть в корпусе суммарно (вместе с процессорным кулером) будет стоять 5 вентиляторов: ещё 3х5 Вт. Складываем, получаем 50+85+75х3+5х2+10+5+5х3=400 Вт!

Но подождите радоваться. Дело в том, что КПД блока питания не равен 100%, более того, он зависит напрямую от нагрузки. При минимальной (то есть в случае, когда ваш компьютер простаивает) эффективность падает, при максимальной или близкой к ней — аналогично. Наиболее эффективный диапазон — 50-60% нагрузки на блок питания, в таком случае производительность БП находится на оптимальном уровне. Соответственно, если ваш юз-кейс — игры по выходным, печатная машинка по будням, то можно ограничиться разумными 15-20% к расчётной мощности (на всякий случай + под потенциальный апгрейд оперативки и жёстких дисков), так как большую часть времени «железо» не будет нагружать БП до предела и вся система будет находиться в комфортных для неё условиях. Если же компьютер дома — это ещё и рабочий инструмент, стоит, во-первых, сделать запас по мощности чуть выше, во-вторых, разобраться ещё с одной штукой.

Сертификация 80+

При выборе блока питания вы могли заметить, что на многих моделях либо указана в описании товара, либо имеется наклейка на самом БП с указанием непонятных восьмидесяти плюсов. На самом деле, эта наклейка — значок сертификации эффективности БП. Чем выше класс наклейки — тем выше эффективность БП и тем меньше «дополнительной» мощности он отъедает из вашего кошелька каждый месяц в счетах за электричество. Кроме того, наклейка 80 PLUS имеет ещё один приятный бонус. Достигнуть такой эффективности, используя так себе комплектующие внутри не выйдет. То есть это ещё и банальный «сертификат качества» вашего БП.

При покупке нового компьютера, пусть даже в условиях жёсткой экономии, брать блоки питания неизвестного производителя без подобной наклейки даже базового, белого цвета — не стоит. Есть шанс нарваться на дешёвую китайскую поделку, а на чём там внутри сэкономили хитрые оптимизаторы — не известно.

Само собой, мы в Юлмарте стараемся избегать ненадёжных моделей и сомнительных поставщиков, но раз в год, как говорится, и палка стреляет

Что касается экономии — то здесь мы вынуждены вас разочаровать. Чтобы отбилась покупка БП с классом 80+ Platinum или Titanium надо как минимум иметь биткоин-ферму на видеокартах, иначе выхлоп будет минимальным. Если вы не сильно стеснены средствами, стоит обратить внимание на модели с сертификацией выше 80+ Bronze, но не заниматься бессмысленным «улучшайзингом», лишние пару-тройку тысяч в блок питания ради заветных 80+ Platinum лучше потратить на процессор побыстрее, более ёмкий SSD или более мощную видеокарту — в зависимости от ваших потребностей.

Приятные бонусы

Одной из самых приятных «фишек» современных БП является модульная конструкция: часть проводов (а иногда и все провода) имеют разъёмы на двух концах, позволяя убирать лишние и неиспользуемые «косы» из системного блока: и эстетически приятнее, и прокладывать кабели внутри ПК удобнее, и меньше сопротивления для воздушных потоков в корпусе. Само собой, за эту фишку приходится доплачивать, пусть и немного.

Если вы собираете компьютер и ваш бюджет сильно ограничен, можно не заморачиваться с «модульниками» и взять просто недорогую качественную модельку со «встроенными» проводами, а лишние 500-600 рублей всегда найдётся, куда вложить.

Маркетинговая шелуха

Многие компании внедряют в свои БП различные «уникальные» технологии с красивыми называниями, пытаясь оправдать высокую цену своей продукции. Зачастую, все эти фишки — обычные общедоступные достижения электротехники в красивой обёртке, тем не менее, есть ряд букв и словосочетаний, на которые стоит обратить внимание.

К нужным штукам относятся:

OVP/UVP — защита от повышенного и пониженного напряжения,
OCP/OLP/OPP — защита от избыточного тока и перенагрузки БП,
OTP/OHP — защита от перегрева,
NLO — защита от работы без нагрузки,
SCP — защита от короткого замыкания.

Не сказать, что все эти фичи необходимы при работе каждую секунду, но лучше иметь просто выключившийся БП и компьютер, чем дым и вонь от взорвавшихся конденсаторов или мёртвое железо на много тысяч рублей.

Пассивное охлаждение

Для фанатов гробовой тишины существуют специальные безвентиляторные модели, которые вообще не издают никаких звуков (если, конечно, производитель поставил нормальные дроссели). Все они обычно неприлично дорогие из-за сертификации 80+ Platinum / Titanium (а без такой эффективности пассивное охлаждение получить тяжеловато).

За картинку спасибо ресурсу Overclockers.ru

В качестве примера может выступить 500-Ваттный Chieftec PGS-500C. Цена — внушительных 10 с половиной тсяч рублей. За примерно те же деньги, например, можно взять 850-Ваттный TT Moscow с «золотой» сертификацией и совершенно бесшумным кулером или 1000-Ваттный TT Volga с аналогичными характеристиками по части эффективности и шума.

Услышать его можно разве что в глухом склепе, но этих пассивщиков обычным людям не понять 🙂

Есть ряд частовстречающихся вопросов, которые хотелось бы осветить, прежде чем мы будем подводить итоги.

>> У меня уже есть БП, я посчитал, его должно хватать. Надо ли мне его заменить на новый или можно оставить как есть?
Вопрос в том, насколько старый у вас БП. Если вы не меняли копмьютер со времён четвёртого пентиума, а сейчас решили поставить себе новый Core i3 и простенькую видеокарточку типа nVidia 840, возможно, вы столкнётесь с тем, что ваш БП просто не поддерживает 24-пиновое питание для современных материнских плат. Кроме того, старые БП имели акцент на линия 3.3 и 5 вольт, а линии двенадцативольтового питания, в основном, были ориентированы на подключение жёстких дисков и оптических приводов. Сейчас же акцент смещён как раз на прожорливые 12-вольтовые цепи питания видеокарт. Так что если у вас откровенно старый БП — стоит заменить его на актуальный, пусть и не очень дорогой.

>> Почему некоторые БП издают мерзкий свист под нагрузкой?
Мерзкий свист или скрип — это звук работы фильтрующих элементов (дросселей). Дело в том, что дроссель — это банальная катушка индуктивности, и проходящий через неё высокочастотный ток может заставить её мелко вибрировать, отсюда и свистяще-шипяще-скрипящий звук. Свистеть дроссели питания могут как на БП, так и на материнской плате / видеокарте. Если вы обнаружили такой недостаток в новом продукте — приносите и меняйте. К сожалению, свист дросселей редко признаётся гарантийным случаем, так что в «старых» блоках питания либо мириться, либо… Если у вас руки растут из плеч, то можно выполнить заливку дросселей эпоксидной смолой, правда, это ведёт к потере гарантии.

>> Зачем ставить блок питания на 1 КВт и больше?
Такие БП используются в игровых компьютерах с двумя и более видеокартами. Актуальность такой сборки для повседневного использования под большим вопросом, так как SLI/Crossfire-X достойно проявляют себя только в многомониторных сборках с огромным общим разрешением, для одного монитора пусть даже с разрешением 2560х1440 и 3840х2160 вполне достаточно одной видеокарты типа R9-290X или nVidia 780Ti (она производительней, чем 980-я, а 980Ti пока не вышли).

>> Сколько БП потребляет из сети?
КПД блока питания с хорошей начинкой плавает в районе 80-90%. Таким образом 600 Ваттный БП потребляет порядка 660-720 Вт из сети под почти полной нагрузкой. Кроме того, в зависимости от конструкции БП и установленного блока коррекции мощности может в пустоту и теплоту расходоваться от 2 до 30% «сверху». Так что старый 600-Ваттник неизвестного производителя вполне может потреблять до 1 КВт под полной нагрузкой в неблагоприятных условиях. Интенсивно работая по 4 часа в день такой компьютер «нажгёт» вам электричества примерно на 1х4х30=120 КВт*ч. То есть около 540 рублей по однотарифному счётчику в Москве в месяц. Замена БП на, скажем, новый, мощностью 700 Вт позволит «отбить» разницу за пару-тройку лет. С одной стороны — экономия так себе, с другой — кто знает, сколько электричество будет стоить через 2-3 года?

Итого

На этом всё. В нашем магазине на выбор всегда представлено много моделей блоков питания под самые разные нужны — удачного вам подбора железа, качественного блока питания и не знать дороги в сервисные центры 🙂
